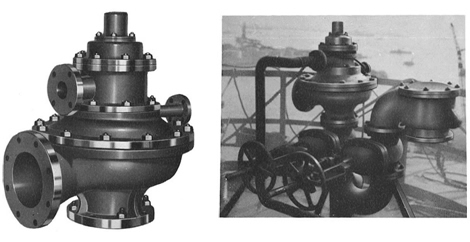

FIG NO.101 PILOT OPERATED SAFETY RELIEF VALVE
製品概要
- 本製品は、LPG 等の低温液化ガス関連設備の貯槽に設置され、貯槽内部が過剰圧力状態に至った際に、本製品の放出作動により、貯槽自体が被る損傷を回避および保護する安全装置であり、且つ、貯蔵液体のペーパーロスを軽減させる機器です。
- 本製品は、パイロット式安全弁・内槽安全弁・圧力安全弁等とも称されます。
- 本製品は、独特のパイロット式機構により、貯槽内の圧力が本製品の作動設定圧力に達すると同時にパイロット弁が作動し、続いて瞬時に主弁が全開作動して貯槽内のガス等を大量に放出します。
- 本製品は、ばね式およびウエイト式等の低圧安全弁とは異なり、貯槽内の圧力上昇に追随して主弁の弁座部面圧が増大し、弁体が本体のシートに積極的にタイトするので、主弁弁座部から漏洩を生じる事は有りません。
- パイロット弁も、パイロットベローズ内部のスプリングの働きにより、パイロット弁弁座部からの無漏洩を期してます。
- 本製品は、無漏洩の特性により、強臭気性ガスおよび有毒性ガスの貯槽にも最適な安全弁として採用されています。
- 本製品は、ブタン・プロパン等の液化石油ガス [ LPG ], 液化アンモニアガス [ LAG ] 等、体温度が - 50 ℃ 〜 + 70 ℃ の貯槽用です。
- 本製品は、公的試験研究機関における、各口径および圧力比毎の流量試験が施工されており、流量係数が保証されています。
FIG NO.103 PILOT OPERATED SAFETY RELIEF VALVE
製品概要
- 本製品は、LNG , LEG 等の超低温液化ガス関連設備の貯槽に設置され、貯槽内部が過剰圧力状態に至った際、本製品の放出作動により、貯槽自体が被る損傷を回避および保護する安全装置であり、且つ、貯蔵されている液体のペーパーロスを軽減させる機器です。
- 本製品は、パイロット式安全弁・パイロット式内槽安全弁・内槽安全弁・圧力安全弁・安全弁等とも称されます。
- 本製品は、独特のパイロット弁式作動機構により、貯槽内の圧力が本製品の作動設定圧力に達すると同時にパイロット弁が作動し、続いて瞬時に主弁が全開作動して貯槽内のガス等を大量に放出します。
- 本製品は、ばね式およびウエイト式等の低圧安全弁とは異なり、貯槽内の圧力上昇に追随して主弁の弁座部面圧が増大し、弁体が本体のシートに積極的にタイトするので、主弁弁座部から漏洩を生じる事は有りません。
- パイロット弁も、パイロットベローズ内部のスプリングの働きにより、パイロット弁弁座部からの無漏洩を期してます。
- 本製品は、無漏洩の特性により、強臭気性ガスおよび有毒性ガス等の貯槽にも最適な安全弁として、多数採用されています。
- 本製品は、液化天然ガス [ LNG ], 液化エチレンガス [ LEG ], 液化酸素 [ LOX ], 液化窒素[ LNI ] 等、液体温度が - 200 ℃ 〜 + 200 ℃ の超低温液化ガス貯槽に設置される、当該液体から発生するペーパー用です。
- 本製品は、公的試験研究機関における、各口径および圧力比毎の流量試験が施工されており、流量係数が保証されています。
