  • NC No.75FO FO-Maxfilter
  • NC No.92 EMERGENCY SHUT-OFF VALVES & AIR RESERVOIR
  • NC No.84 AUTO DEGAS FLOAT VALVE
  • NC No.38B FLOAT CHECK VALVE FOR F.O. OVER FLOW PIPE

NC No.75FO FO-Maxfilter

NC No.75FO FO-Maxfilter
NC No.75FO FO-Maxfilter
用途-Purpose

F.O. 2ND & 3RD BACK-WASHING FILTER for M/E & G/E

エレメント-Element

Nominal 10μ to Abs. 50 μ

圧力損失-Pressure Drop

0.01MPa at VISCOSITY : 20 cSt

接続フランジ-Conn. Flange

JIS 16K RF
With STEAM HEATING UNIT and INSULATION

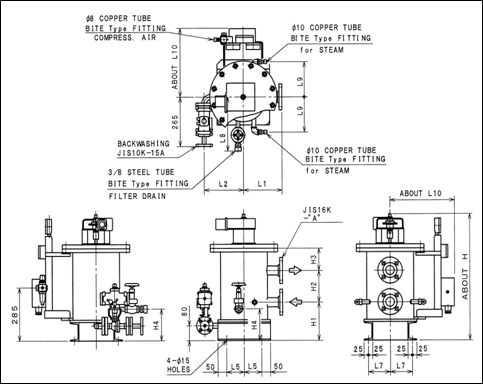

1. MODEL : FA SERIES FM SERIES dimension is same FA SERIES.

MODEL : FA SERIES FM SERIES dimension is same FA SERIES.

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

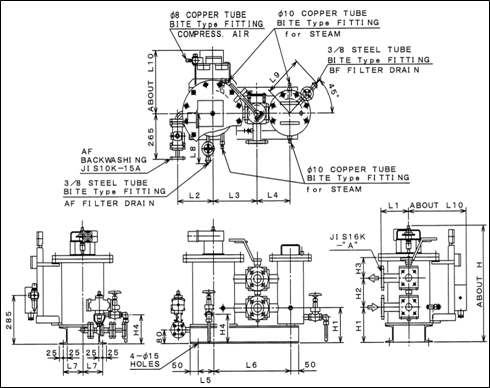

2.MODEL:FAB SERIES Automatic Back-washing filter with manual by-pass filter FMB SERIES dimension is same FAB SERIES.

2.MODEL:FAB SERIES Automatic Back-washing filter with manual by-pass filter FMB SERIES dimension is same FAB SERIES.

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

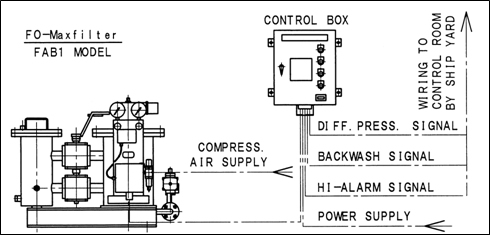

NC No.75FO CONNECTION DIAGRAM of FAB SERIES
FA SERIES CONNECTION DIAGRAM is same FAB SERIES.

NC No.75FO CONNECTION DIAGRAM of FAB SERIES FA SERIES CONNECTION DIAGRAM is same FAB SERIES.

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

NC No.92 EMERGENCY SHUT-OFF VALVES & AIR RESERVOIR

EMERGENCY SHUT-OFF VALVES

用途-Purpose

Marine use on tanks containing oil fuel, lub. Oil and other flammable oil which are required to have valves closed from safe positions outside the space concerned.

特徴-Features

Operates certainly.Compact and light weight.


MODEL : ESG GLOVE TYPE
MODEL : ESG GLOVE TYPE

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

MODEL : ESA ANGLE TYPE
MODEL : ESA ANGLE TYPE

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

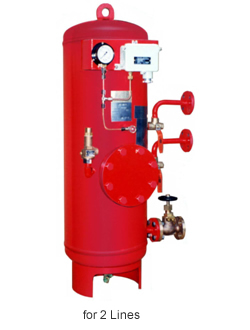

AIR RESERVOIR ESD TYPE
AIR RESERVOIR ESD TYPE
容量-Volume

40, 60, 100, 120 L


※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

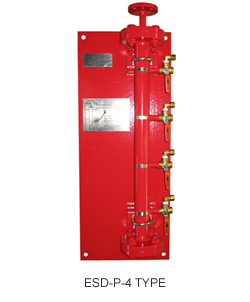

CONTROL DEVICE
CONTROL DEVICE
型式-Model

ESD-P-2 :For 2 Lines
ESD-P-3 :For 3 Lines
ESD-P-4 :For 4 Lines


※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

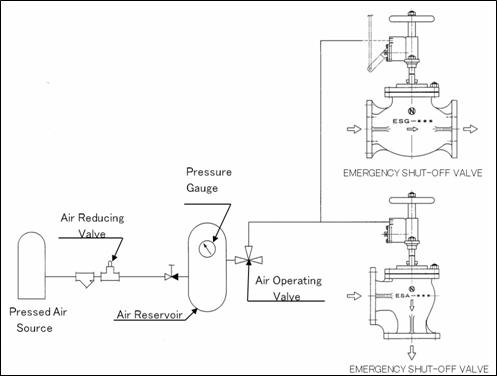

OPERATING DIAGRAM EXSAMPLE
OPERATING DIAGRAM EXSAMPLE

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

NC No.84 AUTO DEGAS FLOAT VALVE

NC No.84 AUTO DEGAS FLOAT VALVE
用途-Purpose

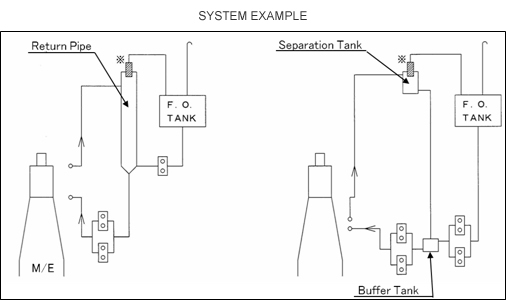

Fuel oil vapor venting valve for pressurized fuel oil system.

特徴-Features

Keeps fuel system vapor free without causing pressure fluctuations in the piping system at venting, and unaffected by pitch and rolling.
Available in various suitable for a fuel system fitted with separation tank or return pipe. The construction is rugged and simple parts which are consist of a PTFE seat,a stainless needle valve and a float.

材質-Body Material

FCD400

取付けフランジ-Mounting Flange

JIS 10K-125A

排気フランジ-Exhaust Flange

JIS 10K-25A



デザイン・構造-Design/Construction

The Venting valve comprises buoyance and gravity of a float combined with a needle valve and the valve installed in the highest point in a closed loop fuel recirculation system to be kept in pipe at 0.9MPa pressure.

NC No.84 AUTO DEGAS FLOAT VALVE

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

NC No.38B FLOAT CHECK VALVE FOR F.O. OVER FLOW PIPE

用途-Purpose

Preventing of back flow for 0ver flow piping.

特徴-Features

Ball float type.Fitting of vertical piping.


CASE 1 Engine room over flow piping from double bottom

FCV-N-50 to 150
FCV-N-50 to 150

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

FCV-200 to 300
FCV-200 to 300

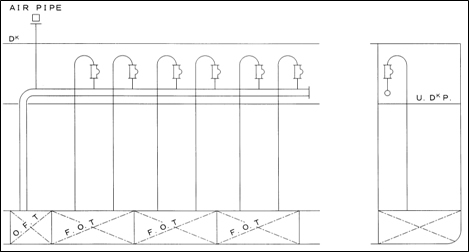

CASE2 Container ship over flow system ( for damage stability )

CASE2 Container ship over flow system ( for damage stability )

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。
