1.スプレーパターン

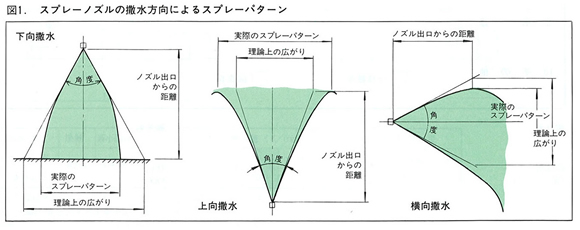

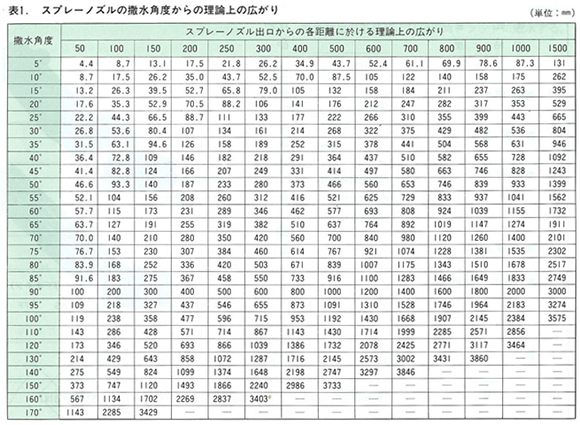

スプレーノズルの撒水角度からの理論上の広がりは表1.及び図1.の通りですが、スプレーパターンはノズル型式・撒水圧力の諸条件により異なります。

撒水量（Q1/min）は圧力（P1MPa）の平方根にほぼ比例しますので、カタログに表記されていない圧力（P2MPa）における撒水量（Q2/min）を求める場合には、式（a）にて概算値を出すことができます。

また、撒液量（Q3/min）の比重（γ'3）が水の比重（γ=1）と異なる場合には、式（b）にて撒水量（Q/min）に換算してからご選定ください。

計算式

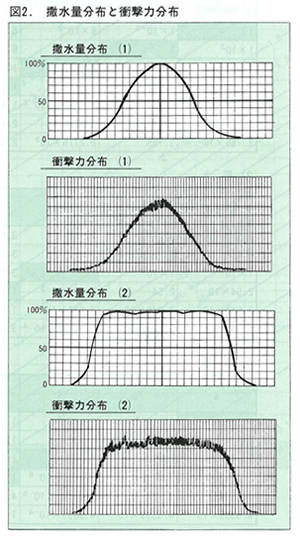

撒水量分布と衝撃力分布とを分布曲線にて表すと、図2.のように同等の曲線になりますが、スプレーノズル型式、撒水状態、計測位置、撒水圧力等の諸条件により異なります。

また、フラット撒水型には、図2-(1)のテーパーフラット撒水型と図2-(2)のイーブンフラット撒水型とがあり、標準品のフラット撒水型はすべてテーパーフラット撒水型ですので、イーブンフラット撒水型をご使用の際は、その旨ご指示願います。

スプレーノズルから撒水された液の粒子径はスプレーノズル型式、撒水形状、撒水圧力、撒水量、撒水角度等の諸条件により異なります。

一般的には、同じ撒水圧力であれば撒水量が多いほど粗粒となり、同じスプレーノズルであれば撒水圧力が低いほど粗粒となります。
