スプレーノズル-フラット撒水型

スプレーノズル−フラット撒水型

超広角フラット撒水型(逆洗式消泡用) FN-BW TYPE
-FLAT SUPER WIDE ANGLE SPRAY -NOZZLE

ノズルオリフィスから出た液をデフレクターに当てて超広角フラットに撒水する。

超広角フラット撒水型(逆洗式消泡用)
特性
  • ノズルオリフィスが四弗化エチレン製なので異物が付着しにくい
  • ノズルオリフィスに逆洗機構を設けてあるので、大きな異物が入っても逆洗操作で正常撒水にすることができる
  • 外部のデフレクターにより撒水させるのでインパクトはEX6型より弱く、粒子も粗い
  • 低圧域での撒水に適している

超広角フラット撒水型(逆洗式消泡用)
主用途
  • エアーレーション方式曝気槽の消泡装置等、下水処理設備排水・廃液処理設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

フラット撒水型 EX6 TYPE
-FLAT SPRAY -NOZZLE

内部に羽根が無く特殊な出口形状によりフラットに撒水する。

フラット撒水型
特性
  • 内部に羽根が無く目詰りしない
  • インパクトが強く粒子も粗い
  • 0.2MPaで90°のフラットに撒水し圧力が高くなるに従って角度が広がる
  • 広範囲の圧力域にて安定した撒水
  • 小流量から大流量まで各種そろっている

フラット撒水型
主用途
  • 貯槽側壁面、塔槽類外表面等への防災設備及び冷却設備
  • 連続鋳造設備及び鋼材、鋼板等の冷却・洗浄
  • 洗浄機、洗ビン機等、各種産業機械

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

広角フラット撒水型 EX6-W TYPE
-FLAT WIDE ANGLE SPRAY -NOZZLE

内部に羽根が無く特殊な出口形状により広角フラットに撒水する。

広角フラット撒水型
特性
  • 内部に羽根が無く目詰りしない
  • インパクトが強く粒子も粗い
  • 0.2MPaで120°の広角フラットに撒水し圧力が高くなるに従って角度が広がる
  • 広範囲の圧力域にて安定した撒水

広角フラット撒水型
主用途
  • 貯槽側壁面、塔槽類外表面等への防災設備及び冷却設備
  • 連続鋳造設備及び鋼材、鋼板等の冷却・洗浄
  • 流れ作業上での洗浄設備
  • 消泡等、下水処理設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

狭角(60°)フラット撒水型 EX6-M TYPE
-FLAT MIDDLE ANGLE SPRAY -NOZZLE

内部に羽根が無く特殊な出口形状により狭角フラットに撒水する。

狭角(60°)フラット撒水型
特性
  • 内部に羽根が無く目詰りしない
  • インパクトが強く粒子も粗い
  • 0.2MPaで60°の狭角フラットに撒水し圧力が高くなるに従って角度が広がる
  • 広範囲の圧力域にて安定した撒水

狭角(60°)フラット撒水型
主用途
  • 貯槽側壁面、塔槽類外表面等への防災設備及び冷却設備
  • 連続鋳造設備及び鋼材、鋼板等の冷却・洗浄
  • 高圧洗浄等、各種洗浄設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

狭角(30°)フラット撒水型 EX6-M TYPE
-FLAT NARROW ANGLE SPRAY -NOZZLE

内部に羽根が無く特殊な出口形状により狭角フラットに撒水する。

狭角(30°)フラット撒水型
特性
  • 内部に羽根が無く目詰りしない
  • インパクトが強く粒子も粗い
  • 0.2MPaで30°の狭角フラットに撒水する
  • 広範囲の圧力域にて安定した撒水

狭角(30°)フラット撒水型
主用途
  • 貯槽側壁面、塔槽類外表面等への防災設備及び冷却設備
  • 高所水幕設備
  • 高圧洗浄等、各種洗浄設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

超広角フラット撒水型 FN TYPE
-FLAT SUPER WIDE ANGLE SPRAY -NOZZLE

ノズルオリフィスから出た液をデフレクターに当てて超広角フラットに撒水する。

超広角フラット撒水型
特性
  • 内部に羽根が無く目詰りしない
  • 外部のデフレクターにより撒水させるので、インパクトはEX6型より弱く、粒子も小さい
  • 低圧域での撒水に適している

超広角フラット撒水型
主用途
  • エアーレーション方式曝気槽の消泡装置等の下水処理設備
  • 貯槽側壁面等への防災設備及び冷却設備
  • 流れ作業上での低圧洗浄撒水設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

超広角ドレンチャーフラット撒水型 DFN TYPE
-DRENCHER FLAT SUPER WIDE ANGLE SPRAY -NOZZLE

特殊な出口形状により超広角フラットに撒水する。

超広角ドレンチャーフラット撒水型
特性
  • 広範囲の圧力域にて安定した撒水
  • インパクトはFN型より強い

超広角ドレンチャーフラット撒水型
主用途
  • 貯槽側壁面等への防災設備及び冷却設備
  • 低所及び下向きの水幕設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

フラット撒水型 S TYPE
-FLAT SPRAY -NOZZLE

EX6型の小流量型で、特殊な出口形状によりフラットに撒水する。

フラット撒水型
特性
  • ノズルチップ、ボディー、キャップ、ストレーナに分解可能
  • ノズルチップのみの交換が可能
  • 撒水量、撒水角度ともに各種性能のノズルチップが有る
  • 広範囲の圧力域にて安定した撒水

フラット撒水型
フラット撒水型
主用途
  • 連続鋳造設備及び鋼材、鋼板等の冷却、洗浄
  • 流れ作業上での冷却・洗浄・塗布・撒布設備

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。

ページトップへ

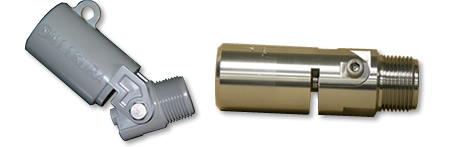

超広角フラット撒水型 FNCW TYPE
-FLAT SUPER WIDE ANGLE -SPRAY NOZZLE

特殊な出口形状により超広角フラットに撒水する。

超広角フラット撒水型 FNCW TYPE
特性
  • ノズル出口部閉寒時に、ウェイト部を動かすだけで簡単に異物を除去できる
  • 消泡に最適なインパクトを実現
  • 低圧域での撒水に適している
  • エンジニアリングプラスチック製で耐蝕性に優れ、しかも異物が付着しにくい
  • 構造がシンプルで軽量、取り付けも簡単

超広角フラット撒水型 FNCW TYPE
主用途
  • エアーレーション方式曝気槽の消泡装置等、下水処理設備、排水・廃液処理設備
  • 表面流による、藻、ボウフラ等の発生防止

※カタログダウンロード用の認証ID、パスワードはこちらからお問い合わせください。
